變壓器是根據電磁感應原理，將某一等級的交流電壓和電流轉換成同頻率的另一等級電壓和電流的設備。
按照變壓器的用途分為：電源變壓器、音頻輸入變壓器、輸出變壓器、中頻變壓器、高頻變壓器、脈沖變壓器等。
1、變壓器的文字符號為“T”。
2、變壓器是利用互感應原理工作的，具有傳交流電隔直流電、電壓變換、阻抗變換和相位變換的作用。變壓器由初級、次級兩部分互不相通的線圈組成，它們之間由鐵芯或磁芯作為耦合媒介。改變初、次級之間的圈數比，即可改變電壓比和阻抗比。改變變壓器線圈的接法，可以很方便地將信號電壓倒相。
3、電源變壓器是一種軟磁電磁元件，功能是功率傳送、電壓變換和絕緣隔離，在電源技術中和電力電子技術中得到廣泛應用。電源變壓器的主要參數是功率和次級電壓、電流。功率與鐵芯截面的平方成正比。鐵芯截面越大，變壓器功率越大。電源變壓器的用途是電源電壓變換，并可同時提供多種電源電壓，以適應電子電路的需要。制作時應根據需要選用具有符合要求的次級電壓、電流的變壓器。
4、電源變壓器的另一用途是電源隔離。由于變壓器的隔離作用，即使人體接觸到電壓U2，也不會與交流220V市電構成回路，保證了人身安全。這就是維修熱底板家電時必須要用電源隔離變壓器的道理。

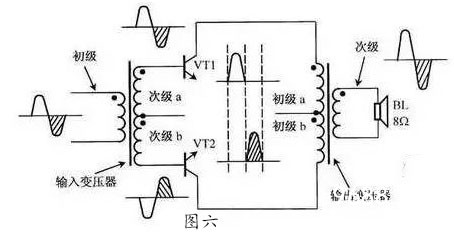

5、音頻變壓器是工作在音頻范圍的變壓器，又稱低頻變壓器。工作頻率范圍一般從10~20000Hz，常用語變換電源或變換負載的阻抗。由圖所示為推挽功率放大器電路，輸入變壓器將信號電壓傳輸、分配給晶體管VT1和VT2(送給VT2的信號還倒了相)，使VT1和VT2交替放大正、負半周信號，然后再由輸出變壓器將信號合成輸出。輸出變壓器同時還將揚聲器的8Ω低阻變換為數百歐姆的高阻，與放大器的輸出阻抗相匹配，使得放大器輸出的音頻功率最大而失真最小。
6、中頻變壓器習慣上簡稱為中周，是超外差式收音機的特有元件。應用于超外差收音機和電視機的中頻放大電路中。中頻變壓器具有選頻與耦合的作用。超外差收音機中放部分電路，中頻變壓器T1、T2的初級線圈分別與C1、C2諧振于465kHz，作為VT1、VT2的負載，因此，只有465kHz中頻信號得到放大，起到了選頻的作用。為中頻變壓器幅頻特性曲線，f0為諧振頻率，Δf為通頻帶。
7、高頻變壓器通常是是工作頻率超過中頻（10kHz）的電源變壓器，主要高頻開關電源中作高頻開關電源變壓器，也有用語高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。收音機的磁性天線就是一個高頻變壓器，初級線圈與可變電容器C組成選頻回路，選出的電臺信號通過初、次級之間的耦合傳輸?shù)礁叻呕蜃冾l級VT1。
8、變壓器可以用萬用表進行檢測。一是檢測繞組線圈通斷，二是檢測繞組線圈之間的絕緣電阻，三是檢測繞組線圈與鐵芯之間的絕緣電阻。
